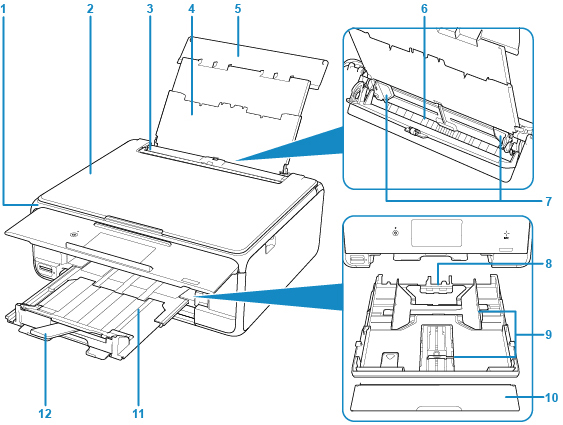

Vorderansicht

(1) Bedienfeld

Mithilfe des Bedienfelds können Sie die Einstellungen ändern und den Drucker bedienen.

(2) Vorlagenabdeckung
Öffnen Sie diese Abdeckung, um ein Originaldokument auf die Auflagefläche zu legen.
(3) Abdeckung für den Einzugsschacht

Die Abdeckung verhindert, dass Gegenstände in den Einzugsschacht gelangen.

Öffnen Sie diese, um die Papierführungen zu verschieben. Vor dem Drucken muss sie wieder geschlossen werden.

(4) Papierstütze
Wird herausgezogen, um Papier in das hintere Fach einzulegen.
(5) Abdeckung des hinteren Fachs
Öffnen Sie sie, um Papier in das hintere Fach einzulegen.
(6) Hinteres Fach

Legen Sie hier das Papier ein. Blätter desselben Papierformats und -typs können als Stapel eingelegt werden. Sie werden beim Druckvorgang automatisch einzeln eingezogen.

(7) Papierführungen
Stellen Sie die Papierführungen so ein, dass sie auf beiden Seiten eng am Papierstapel anliegen.
(8) Kassette

Legen Sie Normalpapier im Format A4, B5, A5 oder Letter in die Kassette ein, und setzen Sie sie in den Drucker ein.

(9) Papierführungen
Stellen Sie die Papierführungen so ein, dass sie auf der rechten/linken/vorderen Seite eng am Papierstapel anliegen.
(10) Kassettenabdeckung
Abnehmen, um Papier in die Kassette einzulegen.
(11) Papierausgabefach
Wird automatisch ausgegeben, wenn der Drucker mit dem Drucken beginnt. Hier wird das bedruckte Papier ausgegeben.
(12) Papierausgabestütze
Wird herausgezogen, um das ausgegebene Papier abzustützen.

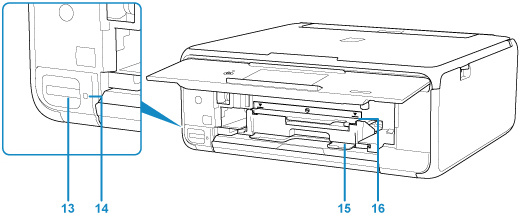

(13) Kartensteckplatz

Steckplatz für das Einsetzen einer Speicherkarte.

(14) Zugriff (Access)-Anzeige

Die Zugriffsanzeige zeigt durch Leuchten oder Blinken den Status der Speicherkarte an.

(15) CD-Aufbewahrungsfach
Das mit dem Drucker gelieferte CD-Fach kann hier aufbewahrt werden.
(16) CD-Fach-Führung
Hängen Sie das CD-Fach an.

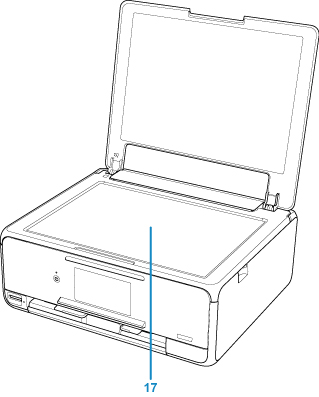

(17) Auflagefläche
Legen Sie hier ein Original ein.
